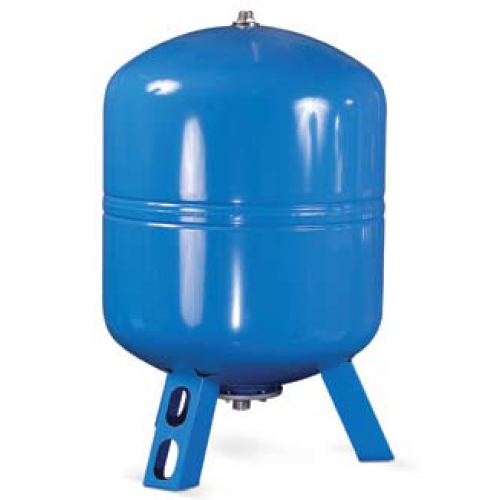

Гидроаккумулятор Imera AV 200

Особенности:

• Вертикальное исполнение
• Допустимый диапазон температур для гидроаккумуляторов объёмом 50-1500 литров от -10 до 100 град. Цельсия, для баков объёмом 2000-5000 литров от -10 до 70 град. Цельсия
• Сменная мембрана изготовлена из резины EPDM.
• Поверхность бака покрыта эпоксидной покраской исключающей появление ржавчины.
• В конструкции бака предусмотрен ниппель для закачивания воздуха в гидроаккумулятор.
• Корпус гидроаккумуляторов Imera AV изготовлен из листовой углеродистой стали с порошковым лакокрасочным покрытием (цвет синий- RAL 5015).
• Контрфланец для гидроаккумуляторов Imera AV изготовлен из толстостенной листовой стали, усилен ребрами жесткости, покрыт протекторным слоем цинка для сопротивления электрохимической коррозии и защищен от контакта с водой полиэтиленовой вставкой.

Мембранные вертикальные гидроаккумуляторы Imera AV 200 для систем холодного водоснабжения

Вертикальный бак для холодной воды Imera AV 200 применяется как в промышленных системах водоснабжения, в водоснабжении дачных участков и коттеджей, в системах пожаротушения и защиты узлов сантехники водопровода от гидроударов, так и в пищевой и химической промышленности.

Гидроаккумуляторы Imera вертикальные объемом 200 литров предназначены для поддержания оптимального давления в системе водоснабжения и для предотвращения гидравлических ударов, которые могут вызвать значительные повреждения в системе с длинным трубопроводом. Конструкция и гигиеничность использованных при изготовлении материалов позволяют применять гидроаккумуляторы , оборудованные мембраной из натуральной резины, в системах с питьевой водой.

Бак гидроаккумулятор

Гидроаккумулятор является стальным сосудом, внутри которого находится эластичная мембрана в форме колбы. Она изготовлена из натуральной резины или из высококачественной резины марки EPDM, или из бутила и отвечает всем экологическим нормам. Горловина мембраны герметично соединяется с помощью фланцевого соединения с горловиной бака. На фланце имеется резьбовой штуцер для подключения к системе водоснабжения. Простор между мембраной и внутренней полостью сосуда заполнен воздухом под давлением, которое может регулироваться через клапан с ниппелем, который находится на противоположном торце или вверху. Поскольку вода контактирует только с мембраной, тем самым исключается возможность коррозии бака. В верхней части корпуса находится технологический штуцер, который удерживает мембрану. Песок и коррозийные материалы, которые находятся в перекачиваемой жидкости, вызывают быстрое срабатывание и снижение эксплутационных качеств. В данном случае рекомендовано использовать дисковый фильтр. При температуре окружающей среды ниже +1 °C необходимо слить воду.

Производство гидроаккумуляторов Imera со сменной мембраной полностью сосредоточено на двух современных заводах компании Zilio Industries в Италии. В конструкции гидроаккумуляторов Imera со сменной мембраной применяются только высококачественные материалы исключительно итальянских производителей – конструкционная листовая сталь и прокат, протекторные и лакокрасочные материалы, полимеры и эластомеры. Гидроаккумуляторы Imera со сменной мембраной полностью соответствуют всем эксплуатационным характеристикам, заявленным производителем, что подтверждено многочисленными сертификатами соответствия.

Гидроаккумулятор со сменной мембраной

Гидроаккумуляторы Imera со сменной мембраной входят в состав традиционных автоматических насосных станций водоснабжения на базе поверхностного или глубинного насоса, обеспечивают поддержание и плавное изменение давления воды, ограничивают количество пусков насоса за счет аккумулированного резерва воды, позволяют автоматизировать управление насосом с помощью реле давления.

Гидроаккумуляторы Imera со сменной мембраной представлены горизонтальными и вертикальными моделями общим объемом от 5 до 500 литров. Максимально-допустимое рабочее давление для гидроаккумуляторов Imera со сменной мембраной – 10, 16 или 25 бар. Все гидроаккумуляторы Imera серии AV или AO объемом до 500 литров укомплектованы сменными мембранами из пищевого синтетического каучука EPDM, не оказывающего влияние на физико-химические и гигиенические свойства воды.

Контроль давления воздуха и изменение давления осуществляются с помощью пневматического клапана, защищенного от попадания грязи колпачком и крышкой.

Вертикальные гидроаккумуляторы объемом от 100 литров содержат дополнительный штуцер с технологическим выпускным отверстием диаметром 3мм, используемый для крепления мембраны и автоматического или ручного стравливания воздуха. Все вертикальные гидроаккумуляторы Imera серии AV оснащены нижним штуцером для подключения к системе.

Функции
• предотвращение гидроударов в трубопроводе;
• уменьшение количества включений насоса: при небольшом потреблении воды расход покрывается за счет объема гидробака;
• накопление запасного объема воды – что особенно важно, если часто отключают электроэнергию и насос прекращает работу.

Важно знать:
Какое начальное давление воздуха должно быть установлено в гидроаккумуляторе

Потребитель часто считает указанное на табличке гидроаккумулятора «заводское» предварительное давление воздуха тем давлением, которое нужно поддерживать в гидроаккумуляторе на протяжении всего срока службы. Это далеко не так - «заводское» давление носит контрольную функцию подтверждения герметичности корпуса и непроницаемости мембраны.

Начальное давление воздуха в гидроаккумуляторе - расчетное значение, которое может значительно отличаться от «заводского» давления в большую или меньшую сторону.
Общие правила таковы - давление воздуха в гидроаккумуляторе должно быть установлено на 10% меньше давления включения насоса! Но существуют и исключения. Если давление в системе при работающем насосе по каким либо причинам опускается ниже давления включения насоса – давление воздуха в гидроаккумуляторе устанавливают на 0,1-0,2 бара ниже минимального рабочего давления в системе. Ситуация с понижением давления ниже давления включения не считается стандартной в работе насосной станции. но может иметь место, например, в насосных системах с плавным пуском или частотным регулированием.

Начальное давление измеряют в баке без противодавления воды. С установленной заводом-изготовителем периодичностью давление воздуха в гидроаккумуляторе проверяют и при необходимости восстанавливают до требуемого значения.
В гидроаккумуляторе с пониженным давлением воздуха мембрана подвержена большим нагрузкам, что сократит срок ее службы. Также в гидроаккумуляторе с пониженным давлением образуется застойный объем воды, что может привести к ухудшению качества воды.

Гидроаккумулятор с повышенным давлением воздуха нарушает нормальную работу всей системы водоснабжения и согласованность работы насоса и гидроаккумулятора. Объем аккумулированной воды сокращается – бак используется только частично. В системе появляется гидравлический удар и гидравлическая пауза - бак уже «вытолкнул» весь резерв воды, а насос еще не успел включиться, так как граница давления включения насоса еще не достигнута.
Бак с полной потерей воздуха переводит работу насоса и реле в «старт-стоп» режим, что приводит к быстрому износу контактной группы реле и изоляции электродвигателя.
