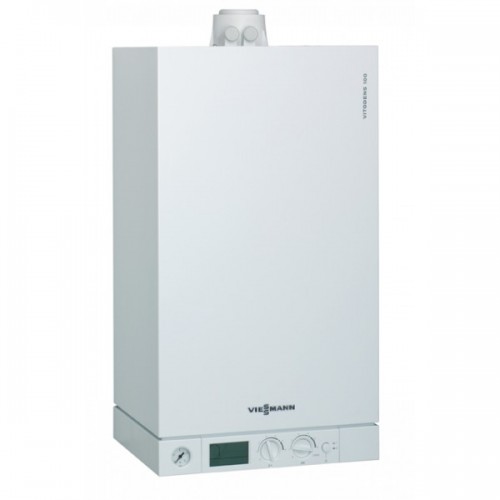

Газовый котел Viessmann Vitodens 100-W 26 кВт

Двухконтурный газовый конденсационный котел Viessmann VITODENS 100-W WB1B 26kW turbo

Самый компактный газовый конденсационный котел для отопления и горячего водоснабжения в своем сегменте. Благодаря компактным размерам и элегантному дизайну легко впишеться в интерьер Вашего дома

Описание:

• Степень защиты оборудования IPX4D.
• Первичный монотермический теплообменник из нержавеющей стали с самоочисткой гладких поверхностей потоком уходящих газов и конденсата.
• Пластинчатый теплообменник для приготовления ГВС.
• Газовая горелка из нержавеющей стали с предварительным смешиванием и возможностью перехода на работу со сжиженным газом.
• Мембранный расширительный бак контура отопления объемом 8 литров.
• Встроенный циркуляционный насос контура отопления с интегрированным деаэратором.
• Гидравлический блок (AquaBloc с Multi-Stecksystem Новинка: поставщик — Grundfos) состоящий из трехходового смесительного клапана с электропроводом, подрывного клапана (3,0 бар), перепускного клапана (0,25 бар), патрубка заполнения/слива системы.
• Нагнетательный вентилятор с регулируемой частотой вращения со встроенным модулируемым газовым клапаном.
• Узел отвода конденсата.

Панель управления VITODENS 100-W WB1B 26kW в составе:

• кнопки питания;
• регулятора температуры контура отопления;
• регулятора температуры контура ГВС;
• манометра;
• многофункционального ЖК-дисплея с индикацией температуры, состояния горелки, режимов работы котла и кодов ошибок;
• заменяемой заглушки для установки комнатного терморегулятора.

Функции автоматики VITODENS 100-W WB1B 26kW:

• Электронный розжиг.
• Модуляция мощности в режиме отопления и приготовления ГВС.
• Интегрированная в плату управления функция погодозависимого регулирования (по температуре наружного воздуха). Для обеспечения работы данной функции необходимо подключение датчика температуры наружного воздуха (опция).
• Самодиагностика с расширенными функциями.
• Система защиты котла от замерзания.
• Система защиты котлового насоса от блокировки.
• Система снятия тепловой инерции с теплообменника.
• Система последнего цикла вентиляции камеры сгорания.
• Интегрированная в плату управления система безопасности работы котла.
• Возможность подключения внешних регулирующих устройств – комнатного термостата или программатора.

Технические характеристики:

• Способ отвода газов: турбированный
• Тип котлов: настенный
• Тип топлива: газ
• Мощность: 26 кВт
• Мощность, кВт при температурном режиме 80/60ºС: 8,20 - 23,70
• Мощность, кВт при температурном режиме 50/30ºС: 9,00 - 26,00
• Расход ГВС при ?Т=30ºС, л/мин: 11,30
КПД, % при температурном режиме 80/60ºС: 97,5
• КПД, % при температурном режиме 50/30ºС: 107,0
• Минимальное давление подачи природного газа, мбар: 13,00
• Расход природного газа (15ºС, 1013 мбар), м³/ч: 0,90 - 2,60
Вес, кг: 39,00
• Электрическое питание: напряжение 230В, частота 50Гц.
• Рабочее давление контура отопления: минимальное 0,8 бар, максимальное 3,0 бар.
• Рабочее давление контура ГВС: минимальное 0,5 бар, максимальное 10,0 бар.
• Температура контура отопления: минимальная 40ºC, максимальная 74ºC.
• Температура приготовления ГВС: минимальная 30ºC, максимальная 60ºC.

Упаковка и комплектация VITODENS 100-W WB1B 26kW:

• техническая документация
• монтажный шаблон
• крепежная планка
• комплект крепежа
• присоединительный элемент дымохода
