Гелиосистема Bosch 4-000-015-105 для наклонной кровли
Гелиосистема Bosch 4-000-015-105 для наклонной кровли

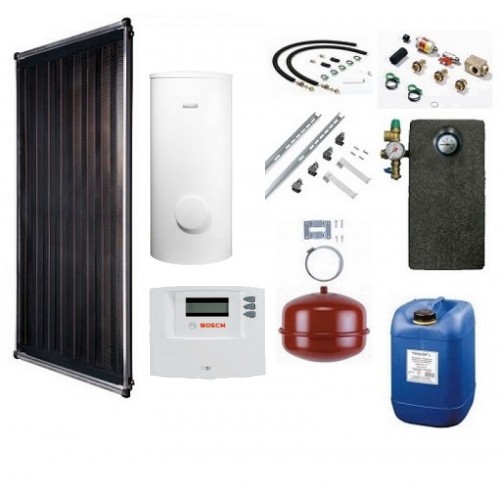

Коллектор 2 х FCB 220-2V, бивалентный бак WSTB 300-SC, гидравлическое подключение (наклонная кровля), модуль ISM1, насосная станция (однолинейная), расширительный бак 18л, теплоноситель, воздухоотводчик
Комплект пакетного предложения:
1. Два солнечных коллектора Bosch Solar 4000 TF тип FCB 220-2V.
• Плоские гелиоколлекторы.
• Площадь брутто: 2,09 м².
• Площадь абсорбера: 1,92 м².
• Гелиотермическое приготовление ГВС.
• Гелиотермическая поддержка отопления.
• Вес нетто: 30 кг.
• Пригодны для вертикального монтажа поверх кровли и на плоской кровле.
• Отличаются высокой долговечностью. Особая прочность и жёсткость конструкции обеспечивается стойкими к УФ-облучению и к неблагоприятному погодному воздействию стеклопластиковым профильным рамкам с пластиковыми уголками и тыльной стенкой из листовой стали с алюминий-цинковым покрытием.
• Медный ленточный абсорбер с трубчатым арфообразным змеевиком и высокоселективным покрытием Black Chrome
(хромовое воронение), сварен по ультразвуковой технологии.
• Крышка с цельным (сплошным) листом градостойкого структурированного безопасного стекла для защиты абсорбера.
• Теплоизоляция толщиной 55 мм из термостойкой минеральной шерсти, не выделяющей газы при нагреве.
• Двухкомпонентная проклейка стыков стекло/рама обеспечивает равномерное распределение нагрузки и защиту от влаги.
• Техника экспресс-стыковки всех комплектов присоединительной арматуры с уплотнительными кольцами O-образного
сечения для гибкого гофрированного соединителя из специальной нержавеющей стали и крепление без применения
специального инструмента с помощью клипсовых фиксаторов из нержавеющей стали.
• Встроенная гильза для температурного датчика, Ø6 мм.
• КПД - 69%.
2. Бивалентный бойлер косвенного нагрева WSTB 300-SC
• Объем: 291 л.
• Мощность верхнего змеевика: 20,20 кВт.
• Мощность нижнего змеевика (гелиочасти бойлера) зависист от параметров теплоносителя.
• Постоянное приготовление ГВС ∆Т=35ºС верхним теплообменником 496 л/час.
• Время нагрева верхним теплообменником от 10ºС до 60ºС: 32 мин.
• Вес нетто: 84 кг.
• Напольные, вертикальные, круглые.
• Предназначены для совместной работы с гелиосистемами и отопительными котлами.
• Теплоизоляция из твердого вспененного пенопласта без фреона с мягкой подложкой.
• Нижний трубчатый спиральный теплообменник для подключения гелиоконтура.
• Верхний трубчатый спиральный теплообменник для дополнительного догрева бойлера от системы отопления.
• Защитный магниевый анод.
• Сервисный люк, который позволяет проводить работы внутри бака с целью устранения накипи, осадка и водного камня.
• Внутренняя поверхность бака, сервисного люка и теплообменников покрыта высококачественной эмалью, что в сочетании
с защитным магниевым анодом обеспечивает долговечность работы водонагревателя.
• Верхняя гильза для установки NTC-датчика температуры SF4.
• Нижняя гильза для температурного датчика гелиосистемы.
• Патрубок рециркуляции.
3. Модуль гелиосистемы ISM 1.
• Модуль для приготовления горячей воды с помощью солнечной установки (совместно с FX-регулятором).
4. Гидравлическое подключение WFS20 для гелиоколлекторов, установленных на наклонной кровле.
5. Комплект для удаления воздуха ELT5.
6. Крепежная система (основной комплект) WMT1 для гелиоколлекторов, установленных на поверх кровли.
7. Крепежная система (дополнительный комплект) WMT2 для гелиоколлекторов, установленных поверх кровли.
• Один комплект.
8. Одноконтурная комплексная насосная гелиостанция AGS 5E.
• Циркуляционный насос гелиоконтура с высотой подачи до 4 метров; запорный кран с интегрированным термометром и устанавливаемым
гравитационным обратным клапаном в обратном трубопроводе; предохранительный клапан на 6 бар с манометром.
• Место подключения для мембранного компенсационного бака; арматура для промывки и заправки; байпасный индикатор объёмного
потокa 0,5- 6 л/мин; резьбовые соединения стягивающих прижимных гаек для труб 15 мм; настенное крепление, в т.ч. теплоизоляция.
9. Расширительный бак SAG 18.
• Объем 18 л.
10. Жидкость-теплоноситель (Tyfocor L) для плоских гелиоколлекторов WTF 20.
• Пропиленгликоль; безцветная готовая к применению жидкость (запрещается смешивать с другими средствами).
• Для защиты системы от замерзания до -30 °C. Объем 20 литров.
Коллектор 2 х FCB 220-2V, бивалентный бак WSTB 300-SC, гидравлическое подключение (наклонная кровля), модуль ISM1, насосная станция (однолинейная), расширительный бак 18л, теплоноситель, воздухоотводчик
Комплект пакетного предложения:
1. Два солнечных коллектора Bosch Solar 4000 TF тип FCB 220-2V.
• Плоские гелиоколлекторы.
• Площадь брутто: 2,09 м².
• Площадь абсорбера: 1,92 м².
• Гелиотермическое приготовление ГВС.
• Гелиотермическая поддержка отопления.
• Вес нетто: 30 кг.
• Пригодны для вертикального монтажа поверх кровли и на плоской кровле.
• Отличаются высокой долговечностью. Особая прочность и жёсткость конструкции обеспечивается стойкими к УФ-облучению и к неблагоприятному погодному воздействию стеклопластиковым профильным рамкам с пластиковыми уголками и тыльной стенкой из листовой стали с алюминий-цинковым покрытием.
• Медный ленточный абсорбер с трубчатым арфообразным змеевиком и высокоселективным покрытием Black Chrome
(хромовое воронение), сварен по ультразвуковой технологии.
• Крышка с цельным (сплошным) листом градостойкого структурированного безопасного стекла для защиты абсорбера.
• Теплоизоляция толщиной 55 мм из термостойкой минеральной шерсти, не выделяющей газы при нагреве.
• Двухкомпонентная проклейка стыков стекло/рама обеспечивает равномерное распределение нагрузки и защиту от влаги.
• Техника экспресс-стыковки всех комплектов присоединительной арматуры с уплотнительными кольцами O-образного
сечения для гибкого гофрированного соединителя из специальной нержавеющей стали и крепление без применения
специального инструмента с помощью клипсовых фиксаторов из нержавеющей стали.
• Встроенная гильза для температурного датчика, Ø6 мм.
• КПД - 69%.
2. Бивалентный бойлер косвенного нагрева WSTB 300-SC
• Объем: 291 л.
• Мощность верхнего змеевика: 20,20 кВт.
• Мощность нижнего змеевика (гелиочасти бойлера) зависист от параметров теплоносителя.
• Постоянное приготовление ГВС ∆Т=35ºС верхним теплообменником 496 л/час.
• Время нагрева верхним теплообменником от 10ºС до 60ºС: 32 мин.
• Вес нетто: 84 кг.
• Напольные, вертикальные, круглые.
• Предназначены для совместной работы с гелиосистемами и отопительными котлами.
• Теплоизоляция из твердого вспененного пенопласта без фреона с мягкой подложкой.
• Нижний трубчатый спиральный теплообменник для подключения гелиоконтура.
• Верхний трубчатый спиральный теплообменник для дополнительного догрева бойлера от системы отопления.
• Защитный магниевый анод.
• Сервисный люк, который позволяет проводить работы внутри бака с целью устранения накипи, осадка и водного камня.
• Внутренняя поверхность бака, сервисного люка и теплообменников покрыта высококачественной эмалью, что в сочетании
с защитным магниевым анодом обеспечивает долговечность работы водонагревателя.
• Верхняя гильза для установки NTC-датчика температуры SF4.
• Нижняя гильза для температурного датчика гелиосистемы.
• Патрубок рециркуляции.
3. Модуль гелиосистемы ISM 1.
• Модуль для приготовления горячей воды с помощью солнечной установки (совместно с FX-регулятором).
4. Гидравлическое подключение WFS20 для гелиоколлекторов, установленных на наклонной кровле.
5. Комплект для удаления воздуха ELT5.
6. Крепежная система (основной комплект) WMT1 для гелиоколлекторов, установленных на поверх кровли.
7. Крепежная система (дополнительный комплект) WMT2 для гелиоколлекторов, установленных поверх кровли.
• Один комплект.
8. Одноконтурная комплексная насосная гелиостанция AGS 5E.
• Циркуляционный насос гелиоконтура с высотой подачи до 4 метров; запорный кран с интегрированным термометром и устанавливаемым
гравитационным обратным клапаном в обратном трубопроводе; предохранительный клапан на 6 бар с манометром.
• Место подключения для мембранного компенсационного бака; арматура для промывки и заправки; байпасный индикатор объёмного
потокa 0,5- 6 л/мин; резьбовые соединения стягивающих прижимных гаек для труб 15 мм; настенное крепление, в т.ч. теплоизоляция.
9. Расширительный бак SAG 18.
• Объем 18 л.
10. Жидкость-теплоноситель (Tyfocor L) для плоских гелиоколлекторов WTF 20.
• Пропиленгликоль; безцветная готовая к применению жидкость (запрещается смешивать с другими средствами).
• Для защиты системы от замерзания до -30 °C. Объем 20 литров.
| Гелиосистема Bosch 4-000-015-105 для наклонной кровли | |
|---|---|
| Код товара: | 7544-96 |
| Производитель: | Bosch |
| - Гарантия | 24 |
| - Страна производитель | Германия |
| - Тип кровли | наклонная |
| Бивалентный бак | WSTB 300-SC |
| Гидравлическое подключение | WFS20 |
| Код | 4-000-015-105 |
| Комплект для удаления воздуха из системы | ELT5 |
| Комплектация | Состав пакета: Коллектор 2 х FCB 220-2V, бивалентный бак WSTB 300-SC, гидравлическое подключение (наклонная кровля), модуль ISM1, насосная станция (однолинейная), расширительный бак 18л, теплоноситель, воздухоотводчик |
| Крепежная система (дополнительный комплект) | WMT2 |
| Крепежная система (основной комплект) | WMT1 |
| Модель | Пакет SolarPak FCB220-2V / WSTB 300-SC / ISM1 / WFS20 / ELT5 / WMT1 / WMT2 / AGS 5E / SAG 18 / WTF 20 |
| модуль | ISM1 |
| Объем бойлера, л | 291 |
| Одноконтурная насосная гелиостанция | AGS5E |
| Расширительный бак | SAG18 |
| Солнечный коллектор | FCB220-2V |
| Теплоноситель | WTF20 |
