Твердотопливный котел длительного горения SWaG 40 (мощность 40 кВт)

Особенности:

• Верхнее горение на одной закладке – до 1,5 суток на дровах и до 5-и суток на угле.
• Высокоэффективный режим работы и высокое КПД - 85-91%
• Абсолютно автоматический режим работы без дополнительных устройств
• Безопасность эксплуатации, отсутствие взрывоопасных ситуаций
• Заводская гарантия – 2 года, а срок службы прибора - 17 лет,
• Уникальность и простота конструкции и принципа горения в целом. Имеется патентирование НОУ-ХАУ на опытную модель на территории Украины
• Котел длительного горения SWaG имеет оригинальную конструкцию, приятный внешний вид и занимает минимум места в котельне.
• Возможность работать на всех видах твердого топлива: дровах, угле, брикетах, древесных отходах.


Описание

Твердотопливный котел длительного горения SWaG 40

Твердотопливные котлы длительного горения (верхнего горения) SWaG предназначены для обогрева помещений, оснащенных системой центрального отопления, в которых существует возможность подключения котлов параллельно. Система может быть как с естественной, так и с принудительной циркуляцией, так же может быть открытая или закрытая система.

В твердотопливных котлах SWaG используется принцип верхнего горения. За счет этого твердотопливный котел SWaG имеет ДЛИТЕЛЬНОСТЬ ГОРЕНИЯ на одной закладке дров до 1,5 суток , а угля - до 5 суток.

Котел длительного горения SWaG может работать на дровах, брикетах и угле. Котел работает по принципу верхнего горения, поэтому интенсивно горит не все топливо, а только верхняя его часть. Топливо, находящиеся на дне топки не нагревается и ждёт своей очереди. Воздух подается с помощью телескопического воздухораспределителя так, чтобы топливо слишком не разгорелось вглубь. После сгорания верхнего слоя топлива, воздухораспределитель постепенно опускается вниз и всегда держится в центре горения, на горящем топливе.

Твердотопливный котел длительного горения SWaG универсал не имеет сложных систем управления процессом горения. Основной электрический прибор, которым оснащен котел – вентилятор, который нужен для сжигания угля. Кроме этого котел оснащен Блоком управления (контроллером) работы вентилятора на основе датчика температуры.

Котел длительного горения SWaG работает абсолютно автономно! Электронный блок управления (автоматика) сам проследит за процессом горения, сам будет поддерживать заданую Вами температуру теплоносителя, сам будет регулировать подачу воздуха в камеру сгорания. Единственное что Вам остается - вовремя делать загрузку топлива!

К тому же, даже при работе автоматического блока управления, котел потребляет минимум электроэнергии и вопрос автономности так же можно решить установкой ИБП (или по простому - бесперебойник).

К слову, в котле предусмотрен ручной режим! Возможность работать без электричества!


Предохранительные клапана избыточного давления и сброса воздуха, электронный блок
управления, поставляются отдельно.

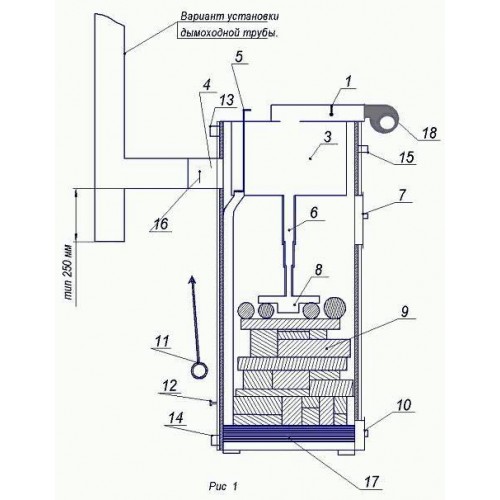

Описание конструкции котла Рис.1

1. Воздушная заслонка
3. Камера нагрева воздуха
4. Отверстие отводящих газов
5. Заслонка переключения (уголь/ дрова)
6. Труба подачи воздуха
7. Дверца для закладки дров
8. Распределитель воздуха
9. Топливо
10. Дверца для удаления пепла
11. Трос для поднятия распределителя воздуха
12. Крючок
13. Труба подачи теплоносителя
14. Труба возврата теплоносителя
15. Механический термометр
16. Регулятор тяги дымохода (шибер)
17. Колосники
18. Турбина

Котел - это стальной цилиндр, окруженный другим стальным цилиндром большего диаметра, конструкция утеплена. Между обоими цилиндрами нагревается теплоноситель.

В передней части твердотопливного котла находится турбина (18) управляемая электронным блоком управления (рис. 1). В конструкции имеются дверцы для загрузки дров (7) и дверцы для удаления пепла (10), отверстие отводящих газов с шибером для регулировки тяги (4). Так же имеются труба подачи теплоносителя (14), патрубок отбора теплоносителя (13) на который крепится группа безопасности (входит в комплектацию твердотопливного котла) и отверстие установки термометра (15). Для улучшения качества горения и передачи тепла, в верхней части камеры горения установлена камера подогрева воздуха (3). В комплекте твердотопливного котла имеется колосниковая решетка (17) и заслонка переключения (5) для растопки торфяными и опилочными брикетами, или каменным углем.

Для достижения оптимального теплосъема, между камерой нагрева воздуха и стенками камеры сгорания твердотопливного котла, по всему периметру имеется зазор, по которому дым, омывая камеру нагрева воздуха, поступает в отверстие отводящих газов.

В камеру сгорания опускается раздвижная труба подачи воздуха (6), на конце которой крепится распределитель воздуха (8).

В верхней части камеры сгорания расположено отверстие для поступления воздуха и воздушная заслонка (1). С правой (или с др.) стороны твердотопливного котла, напротив дверцы, есть трос для подъема механизма подачи воздуха с кольцом (11) и фиксирующим крючком (12).

Назначение распределителя воздуха – равномерно распределять воздух в зоне горения, по всей поверхности топлива. Распределитель воздуха опирается на верхнюю часть топлива, и опускается вниз по мере его сгорания под силой своей тяжести.

Комплектация котла SWaG:

1. Нагнетатель воздуха (турбина)
2. Электронный блок управления (автоматика)
3. Механический термометр
4. Горелка (распределитель воздуха).
С 2015 года горелка изготовляется из чугуна!
Не прогорает.
5. Колосники
6. Предохранительная группа в составе:

-клапан сброса избыточного давления;
-автоматический воздухоотводчик;
-муфта крепления предохранительной группы
